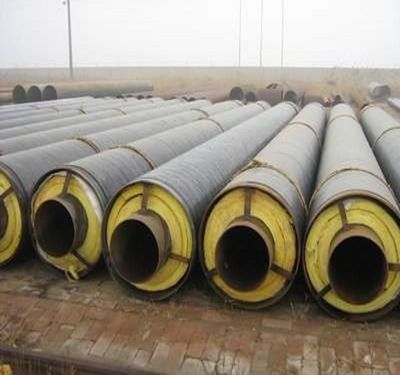

钢套钢三布五油防腐蒸汽保温管系统，作为高温蒸汽输送领域的高性能解决方案，其管件部分是实现系统安全、密封、转向与连接功能的核心。本文将深入解析该系统中管件的关键作用、技术特点与应用要点。
一、 管件概述与系统角色
在钢套钢蒸汽保温管系统中，管件特指除直管段外的所有连接与功能部件，主要包括弯头、三通、异径管、固定节、疏水节以及补偿器等。它们与采用“三布五油”（即三层玻璃纤维布与五层环氧煤沥青涂料交替缠绕形成的强防腐层）工艺处理的工作钢管和内滑动式保温结构相结合，共同构成了一个完整的预制直埋管网。管件的作用至关重要，负责管道的转向、分流、变径，并处理热膨胀、凝结水排放等关键问题，确保整个蒸汽管网在高温（通常可达350℃以上）、高压及复杂土壤环境下的长期稳定运行。
二、 主要管件类型与技术特点
- 弯头与三通：
- 结构：通常采用与外护钢管和工作钢管同材质的钢材制造，内部保温结构与直管段一致，确保热损失均匀。
- 防腐：与外护钢管一同进行“三布五油”重防腐处理，尤其注重焊缝和连接处的涂层完整性，以抵御土壤中的腐蚀介质。
- 特点：需根据工程设计要求进行定制化角度（如30°、45°、90°）和曲率半径加工，保证蒸汽流动顺畅，减少局部阻力。
- 固定节（固定支架）：
- 功能：是整个管网系统的“锚固点”，用于承受工作钢管因热胀冷缩产生的巨大推力，并将其传递至周围土壤或固定墩。
- 设计：结构强度要求极高，通常采用加强型钢材，并需进行严格的力学计算。其与外护钢管的连接处密封必须绝对可靠，防止地下水渗入保温层。
- 疏水节（排水装置）：
- 功能：用于排除工作钢管在运行中产生的凝结水，是保证蒸汽干度、防止水击、提高输送效率的关键部件。
- 结构：内置疏水阀和检查井，设计需便于日常维护与检修。其与工作钢管的连接处要求高度密封和耐温。
- 补偿器（通常为外压轴向型波纹管补偿器）：
- 功能：吸收工作钢管的热膨胀位移，释放热应力，保护管网安全。在钢套钢结构中，补偿器通常安装在外护钢管内，工作介质为外部土壤压力，故称“外压式”。
- 优势：这种内置式设计使补偿器处于相对恒温、无腐蚀的环境，大大延长了其使用寿命，且无需单独设置补偿器井，降低了工程造价和故障风险。
- 异径管与管接头：用于管道变径和分段连接，确保接口处的保温连续性和密封性，防止形成“冷桥”。
三、 制造、安装与质量控制要点
- 预制化生产：核心管件（尤其是带保温层的）应在工厂内预制完成，确保“三布五油”防腐工艺和聚氨酯/硅酸钙等保温材料填充的施工质量，其质量远优于现场手工制作。
- 焊接质量：工作钢管与管件的焊接必须100%进行无损探伤（如X射线或超声波检测），确保焊缝强度不低于母材。外护钢管的焊接同样要求气密性优良，这是防止保温层失效的第一道防线。
- 现场安装：重点是保证管件与直管段对接的精准度，以及外护钢管现场补口处的防腐处理。补口需采用与管体相同的“三布五油”标准或更高级别的热缩带、电火花检测等方法，确保整体防腐系统的连续性。
- 系统性检验：整个管网（包括所有管件）安装完成后，需分别对工作钢管进行强度和气密性试验，对外护钢管进行严密性试验，确保无泄漏。
结论
钢套钢三布五油防腐蒸汽保温管的管件，并非简单的附属零件，而是集高强度结构、高效保温、长效防腐和复杂热力学功能于一体的精密工程构件。其设计与制造质量直接决定了整个蒸汽管网系统的安全性、经济性和使用寿命。在选型和施工中，必须坚持高标准、预制化和系统性原则，才能充分发挥这种先进埋地蒸汽输送技术的巨大优势，为工业生产和城市供热提供可靠保障。
